Spots encastrés dans un plafond isolé : le capot à poser

« Certains fabricants d’éclairages encastrés affirment dans leurs fiches techniques que leurs produits sont conformes au NF DTU 45.11 et ne nécessitent donc pas de capot de protection. » La phrase vient d’un communiqué du 18 mars 2024, signé par l’Association des industriels de la construction biosourcée (AICB) et le syndicat des fabricants de laines minérales (FILMM), qui jugent ces déclarations « particulièrement dangereuses ». Si vous posez des spots encastrés dans un plafond isolé, vous lirez peut-être sur la boîte de vos spots le contraire de ce que demandent les fabricants de la laine posée au pied de l’escabeau.

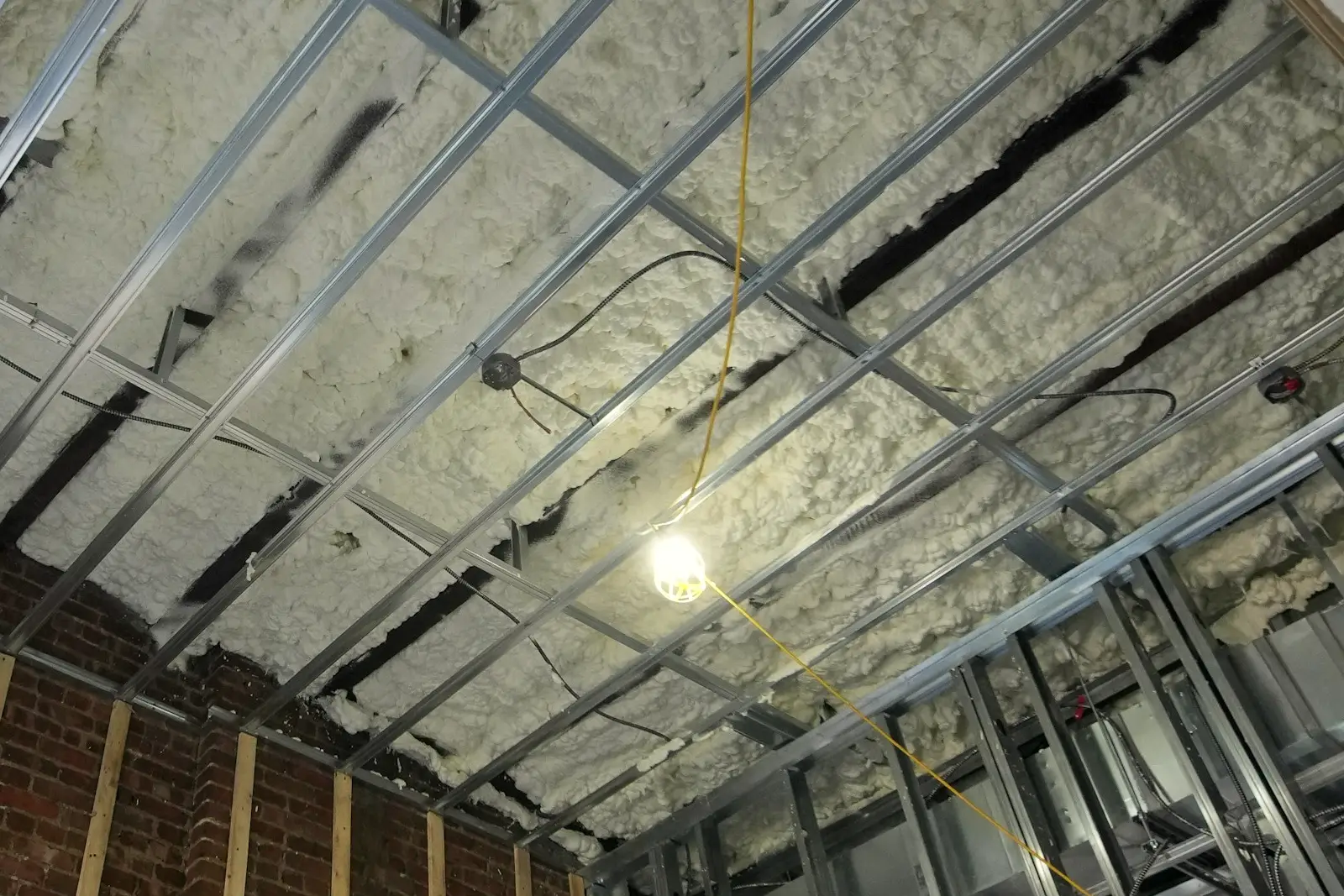

Choisissez le capot et refermez la membrane tant que les fourrures sont nues. Plaques vissées, vous rattraperez un capot oublié par le trou du spot s’il est assez large, sinon en découpant la plaque, avec bande, enduit et peinture à refaire. Pour mémoire, la fiche de pose de spots encastrés du site estime la pose par un électricien entre 80 et 120 € pour trois spots, reprise du plafond non comprise.

Ce que dit la fiche du spot sur le contact avec l’isolant

Sur la notice du spot encastré acheté, relevez d’abord le diamètre de perçage, la hauteur d’encastrement et la puissance. Ne reprenez aucun de ces chiffres d’un autre spot.

Lisez avec méfiance la mention « sans capot » ou « compatible isolant ». Selon le communiqué, les ventes de capots ont baissé parce que des spots LED passent à tort pour exempts de protection, et que des fabricants se disent conformes sans avoir suivi le protocole d’essai annexé au NF DTU 45.11. Les NF DTU 45.10 et 45.11 demandent un capot conforme sur tout éclairage encastré en combles perdus, posé avant l’isolant, quel qu’il soit. En rénovation, beaucoup de spots en place sont encore des halogènes, au risque d’incendie plus élevé.

Ces deux textes visent les combles perdus. Sous un plancher d’étage garni de laine pour l’acoustique, ils ne s’appliquent pas à la lettre, mais un spot encastré enfoui dans la laine chauffe autant : prévoyez le même capot.

Capot minéral, capot plastique ou manchette étanche

1. Le capot minéral coiffe le spot encastré et protège du feu. Le capot de protection d’Isocell, par exemple, mesure 200 mm de haut et entre 290 et 300 mm de diamètre à la base. Il est classé A1, la meilleure classe de réaction au feu, et IP6X, étanche à la poussière. Le fabricant le donne pour compatible LED et halogène, sous isolant soufflé, en rouleau ou en panneau.
2. Le capot plastique tient par quatre vis autour du spot, avec ou sans joint silicone. Le Ramspot RT de RAM mesure 165 mm de haut pour 180 mm de diamètre intérieur, et sa fiche le réserve aux spots encastrés à LED de 12 W au plus, sous laine de verre ou de roche. Son plastique est classé V0, une note d’inflammabilité des plastiques qui n’est pas une Euroclasse : sous un isolant soufflé, vérifiez que la fiche affiche au moins A2-s2,d0, le minimum que l’Agence qualité construction rappelle pour un capot.
3. La manchette étanche à l’air referme la membrane autour du spot, sans rôle contre le feu. Collée sur le frein-vapeur, l’Airstop Spoti d’Isocell laisse un logement intérieur de 120 × 200 × 70 mm au spot et à ses connexions.

Avec un isolant soufflé ou un spot encastré halogène, prenez le capot minéral. Avec des spots LED sous une laine en rouleau, un capot plastique ne convient que si sa fiche nomme votre isolant et affiche au moins A2-s2,d0 : un classement V0 seul ne suffit pas. La manchette s’ajoute aux deux dès que le spot traverse le pare-vapeur. Le chiffrage de Murmur compte un capot pare-feu par spot, à 3,99 € pièce au prix relevé : lisez sa classe au feu sur l’emballage avant de passer en caisse.

Refermer le pare-vapeur autour de chaque spot

Le pare-vapeur est posé côté chauffé, entre l’isolant et la plaque, comme dans l’article sur l’isolation des murs par l’intérieur. Chaque spot encastré qui le traverse y ouvre un trou de la taille de son perçage, et l’air humide de la pièce gagne l’isolant par là.

La première solution évite de percer. Des distanciers vissés sous les suspentes écartent l’ossature de la membrane : le Distancier L45 de Chabanne laisse 45 mm entre le pare-vapeur et la fourrure, le L140 en laisse 140. Les spots encastrés et leurs gaines tiennent dans ce vide, sous une membrane intacte, à condition que leur hauteur d’encastrement y entre.

Quand le vide manque, posez une manchette. La notice de l’Airstop Spoti décrit l’ordre : découpez le frein-vapeur à l’emplacement du spot, collez la manchette de façon étanche sur la membrane, passez les gaines, puis vissez la plaque et percez-la au droit de la manchette.

La hauteur de plénum qu’un capot réclame

Le plénum est le vide entre le support et les plaques. Comparez les chiffres : 200 mm pour le capot minéral cité plus haut, 165 mm pour le capot plastique, 45 mm pour un plénum créé au distancier. Quand le spot traverse la membrane, son capot ne tient presque jamais dans ce vide : il monte dans l’épaisseur de l’isolant, que vous découpez autour de lui.

Sous un faux plafond suspendu, vous réglez sa hauteur à la pose des suspentes. Additionnez la hauteur d’encastrement du spot, celle du capot et l’épaisseur de la fourrure avant de tracer le niveau, comme le montre l’article sur les fourrures et les cavaliers d’un faux plafond. Si le total dépasse la hauteur disponible, descendez le plafond plutôt que de comprimer le capot sous la plaque.

Câble, connexions et transformateur au-dessus du plafond

Tirez le circuit d’éclairage en 1,5 mm² sous disjoncteur 16 A, avec 8 points lumineux au plus, selon le tableau de la norme NF C 15-100 appliquée au tableau et aux circuits. Faites arriver une gaine jusqu’à chaque emplacement avant de fermer, comme pour le pré-câblage des cloisons.

Raccordez chaque spot encastré avec des bornes automatiques, phase et neutre, terre si le spot en porte une, et rentrez les connexions sans les coincer contre le corps du spot. Le transformateur, ou driver d’un spot LED, sort de l’isolant ou passe sous son propre capot : la fiche du Ramspot RT demande de couvrir la source et le transformateur chacun de son côté.

Piquer des spots encastrés sur un circuit d’éclairage existant reste un chantier de particulier. Un nouveau circuit tiré depuis le tableau, un différentiel à ajouter ou une installation sans terre sont à confier à un électricien, et le droit de refaire son électricité soi-même explique quand l’attestation du Consuel devient obligatoire.

Les vérifications avant de visser les plaques

1. Un capot sur chaque spot encastré, classe au feu lue sur la fiche, posé avant l’isolant.
2. Les transformateurs hors de la laine, ou sous capot, accessibles par le trou du spot.
3. Le pare-vapeur fermé : chaque traversée sous manchette ou adhésif, aucune déchirure laissée autour des gaines.
4. Les gaines repérées aux deux bouts, et une photo de chaque travée avec un mètre dans le cadre.
5. La hauteur contrôlée : capot et spot tiennent sous la plaque sans la pousser.

La checklist avant de refermer un mur ajoute à ces points ceux de l’eau et du réseau.

Questions fréquentes

• Un spot LED encastré a-t-il besoin d’un capot ?

  Oui, dès qu’il est en contact avec l’isolant. Les fabricants d’isolants rappellent que les NF DTU 45.10 et 45.11 imposent un capot conforme sur tout éclairage encastré en combles perdus, LED compris, et que la mention « sans capot » de certains fabricants de spots ne s’appuie pas sur le protocole d’essai du DTU.

• Un pot de fleur retourné ou un tube PVC suffit-il comme capot ?

  Non. L’Agence qualité construction classe les cloches en plastique, les pots de fleurs et les dispositifs improvisés parmi les solutions non conformes au NF DTU 45.11. Le capot doit être classé au moins A2-s2,d0 en réaction au feu et étanche à la poussière. Isocell écrit la même chose dans la fiche de son capot, et y ajoute les tubes en plastique ou en métal.

• Quel capot sous un isolant soufflé dans les combles ?

  Un capot classé au moins A2-s2,d0 et étanche à la poussière, posé sur chaque spot avant le soufflage. Les capots minéraux classés A1 répondent à ces deux exigences. Posez-les avant le soufflage, pour que l’isolant vienne contre les parois du capot et jamais contre le spot.

• Combien coûte la pose de spots encastrés par un électricien ?

  La fiche de pose de spots encastrés de Murmur l’estime entre 80 et 120 € pour trois spots, main-d’œuvre seule, et ajuste le montant au nombre de spots. Les fournitures s’ajoutent : le spot, les bornes de connexion et un capot pare-feu par spot dans un plafond isolé. Ces prix sont des ordres de grandeur relevés par Murmur ; un devis local les remplace dès que vous l’avez en main.

En résumé : un capot classé A2-s2,d0 au moins par spot, posé avant l’isolant

Lisez sur la notice le diamètre de perçage et la hauteur d’encastrement, choisissez le capot selon l’isolant, sortez les transformateurs de la laine et refermez la membrane autour de chaque traversée. Additionnez ensuite spot, capot et fourrure avant de tracer le niveau du plafond.
