Reconnaître son type de mur avant de percer et de fixer

Vous avez acheté la bonne cheville. Celle du rayon, celle de la vidéo, celle que le vendeur a conseillée. Elle tourne dans le trou sans jamais bloquer, ou elle bloque très bien pendant trois semaines avant de ressortir avec un cône de plâtre au bout. Dans les deux cas, la cheville n’est pas en cause : elle a été choisie pour un mur que vous n’avez pas.

Sur les forums de bricolage, les gens qui obtiennent une réponse utile ont tous fait la même chose. Ils ont écrit dans leur titre « BA13 sur ossature », « cloison alvéolaire », « doublage collé sur polystyrène ». Ils savaient nommer leur support. Ceux qui écrivent « mur de mon salon » reçoivent cinq réponses contradictoires, parce qu’il n’existe aucune bonne réponse à une question posée sans le support. Reconnaître son type de mur avant de percer est la première décision du chantier, et c’est la seule qui ne se rattrape pas après coup.

Voici le protocole en quatre gestes, ce que chaque support autorise comme charge, et les trois situations où la bonne réponse n’est pas de fixer dans le mur.

Pourquoi la cheville est la dernière question, pas la première#

Un fabricant de fixations ne vend pas une charge, il vend un couple support-cheville. La fiche technique de la cheville fischer DuoPower, par exemple, donne pour un même modèle de 8 mm des charges recommandées de 110 daN dans le béton, 62 daN dans la brique pleine, 25 daN dans la brique creuse, 10 daN dans le béton cellulaire et 15 daN sur une plaque de plâtre de 12,5 mm. Un facteur onze entre le premier et le dernier, avec la même cheville et le même foret.

Autrement dit, la question « quelle cheville pour 30 kg » n’a pas de réponse. La question qui en a une est « quel type de mur ai-je en face de moi ». Le reste se lit dans un tableau.

Reconnaître son type de mur sert deux fois. Elle décide de la fixation, et elle décide de la profondeur à laquelle vous avez le droit de descendre : une cloison creuse contient des gaines et des tubes dans son vide, un mur plein n’en contient qu’au fond d’une saignée. Le pilier du cluster, l’article sur la pose du placo et le montage d’une cloison, décrit ces ouvrages au montage ; celui-ci les prend dans l’autre sens, quand ils sont fermés depuis quarante ans et que personne n’a le plan.

Reconnaître son type de mur en quatre gestes#

Comptez cinq minutes et un foret de 6 mm. Ces quatre gestes se font dans l’ordre, et les trois premiers ne laissent aucune trace.

1. Mesurez l’épaisseur au chambranle#

C’est le seul relevé qui donne une information vérifiable, et c’est celui que personne ne fait. Ouvrez une porte, mesurez l’épaisseur totale du mur au niveau du bâti, ou à défaut au tableau d’une fenêtre.

• 50 ou 60 mm : cloison alvéolaire. Ces deux épaisseurs sont les seules du produit, entrées dans le domaine du NF DTU 25.41 avec sa version de février 2022.
• 72 mm : cloison sur ossature métallique courante, un montant de 48 mm entre deux plaques de 13 mm.
• 98 ou 120 mm : même chose avec des montants de 70 ou 98 mm, souvent pour un mur qui porte des réseaux ou une isolation phonique.
• Plus de 150 mm sans creux : maçonnerie, avec ou sans doublage.

Attention au piège de la mesure : un chambranle plus épais que le mur fausse le relevé de un à deux centimètres. Prenez la mesure au ras du bâti, pas sur l’habillage.

2. Écoutez#

Frappez avec la phalange, à hauteur de poitrine, en vous déplaçant tous les dix centimètres sur un mètre.

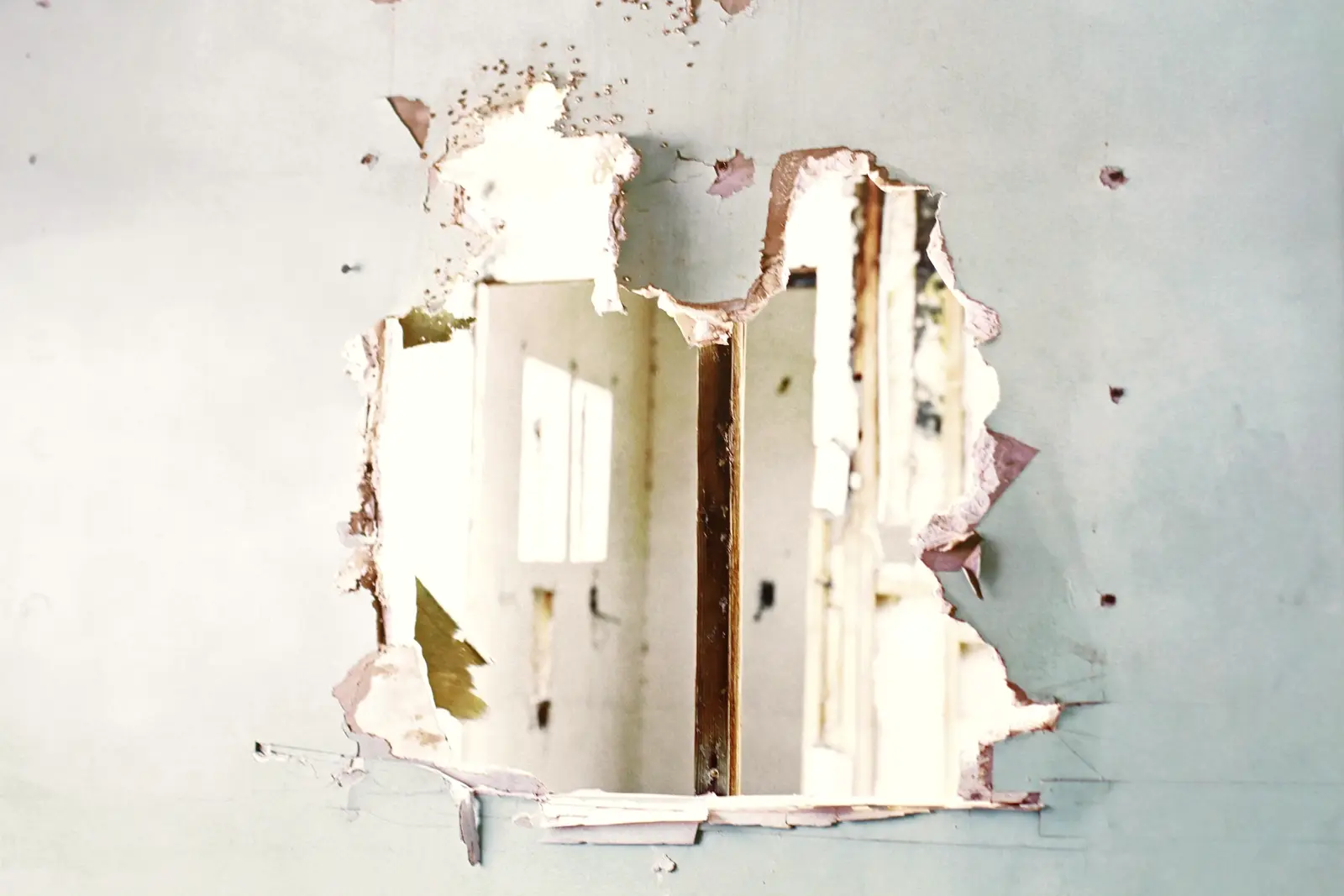

Un parement sur ossature sonne creux entre les montants et mat à leur droit : vous entendez le rythme des montants revenir toutes les 60 cm, ce qui est l’entraxe courant décrit dans l’article sur le calcul des rails et des montants de placo. Une cloison alvéolaire sonne creux partout, avec un son plus court et plus sec, sans jamais de point mat. Un doublage collé sonne creux par plages irrégulières et mat au droit des plots de colle, sans aucune régularité. Une maçonnerie nue ne sonne pas : elle fait mal aux doigts.

Ce geste n’est écrit dans aucun texte. C’est un savoir d’atelier, il vaut ce qu’il vaut, et il se confirme au geste suivant.

3. Regardez la poussière du premier trou#

Percez sans percussion, à faible vitesse, dans un endroit qui sera caché. La poussière qui sort donne le matériau mieux qu’un détecteur.

• Blanc pur et pulvérulent : plâtre, plaque ou carreau.
• Ocre à rouge, granuleuse : terre cuite, brique creuse ou pleine.
• Gris sombre, sableuse, avec des grains durs : béton ou parpaing.
• Gris clair et très fine sur les premiers millimètres, puis autre chose : enduit plâtre sur maçonnerie. Le vrai support est dessous.
• Blanche, puis rien, puis des billes blanches : plaque de plâtre, puis polystyrène. Vous êtes dans un doublage collé.

4. Sentez la course du foret#

C’est le geste qui tranche les cas ambigus, et il se lit en trois secondes.

1. Résistance faible sur 13 mm, puis chute franche dans le vide. Cloison sur ossature ou contre-cloison. Le vide fait 48 mm ou plus.
2. Résistance faible sur 13 mm, puis vide immédiat très court, puis à nouveau du plâtre. Cloison alvéolaire : vous venez de traverser une alvéole de carton.
3. Résistance faible sur 13 mm, puis 40 à 160 mm de matière molle qui n’oppose rien, puis du dur. Doublage collé sur isolant. L’épaisseur molle est celle de l’isolant, dont l’article sur l’isolation des murs par l’intérieur et la résistance R donne les valeurs courantes.
4. Résistance homogène et continue sur toute la course. Matériau plein : carreau de plâtre, brique pleine, parpaing plein, béton.
5. Résistance, puis vide, puis résistance, tous les 2 à 5 cm. Brique creuse ou parpaing creux. C’est le support le plus traître de la liste.

Le conseil Murmur : faites ce premier trou derrière la porte, dans l’angle où elle vient buter, ou à trente centimètres du sol derrière un meuble. Vous aurez besoin de deux ou trois essais avant d’être sûr, et le mur que vous voulez équiper n’est pas le bon endroit pour apprendre à le lire.

Ce que chaque support autorise comme charge#

Le tableau qui suit croise les charges recommandées de la fiche technique fischer DuoPower, datée de juin 2020, et les valeurs de la fiche conseil n° 17 du Syndicat National des Industries du Plâtre de novembre 2023 pour les parements en plâtre. Par simplification, 1 daN vaut 1 kg.

Trois remarques valent plus que le tableau lui-même.

Le carreau de plâtre est un trou de documentation. Aucune fiche fabricant datée ne publie de charge admissible sur un carreau de cloison de 5, 7 ou 10 cm. Il se comporte en matériau plein et il tient beaucoup mieux qu’une plaque, mais je ne vous donnerai pas un chiffre que je n’ai pas lu. Prenez celui de la notice de votre cheville, ou testez sur une chute : c’est l’avantage du carreau, décrit dans le comparatif entre placo et carreau de plâtre.

Dans la brique creuse, la charge dépend de l’endroit exact du trou. Vingt-cinq daN annoncés, c’est quand la cheville s’expanse derrière une paroi interne intacte. Deux centimètres plus loin, elle se déploie dans le vide et ne tient plus rien. C’est la raison pour laquelle un chevillage en brique creuse se fait toujours par plusieurs points, jamais par un seul.

La réserve du fabricant s’applique aux joints. La fiche DuoPower le dit noir sur blanc : « en raison des différences de qualité des joints, les valeurs indiquées concernent uniquement le montage dans le matériau et non dans le mortier ». Percer dans un joint annule le tableau.

Pour croiser un poids, un déport et un support sans refaire ce calcul à la main, le calculateur de cheville et de charge admissible rend l’effort réel par point de fixation et le type de cheville correspondant.

Ce que dit le DTU passe avant ce que dit le paquet#

Sur les parements en plâtre, une règle écrase toutes les fiches produits. Le NF DTU 25.41, dans son annexe B.1.2, pose trois paliers :

1. Jusqu’à 10 kg : fixation directe, crochet ou cheville adaptée au support.
2. De 10 à 30 kg : fixation directe possible, avec 400 mm minimum entre deux points.
3. Au-delà de 30 kg : renvoi obligatoire à l’ossature, par une traverse en bois ou en métal fixée dans les montants au travers du parement.

La fiche technique de la cheville à bascule fischer DuoTec annonce 43 daN sur un double BA13. Elle porte pourtant, sous son propre tableau, la mention « ne pas dépasser 30 daN par point d’ancrage conformément au DTU ». Le fabricant se plafonne lui-même. Retenez cette règle simple : quand le paquet et le DTU divergent, la valeur de chantier est la plus basse des deux.

Deux mécanismes fixés dans la même fiche du SNIP expliquent la moitié des arrachements.

• Deux chevilles espacées de moins de 200 mm forment un groupe, dont la résistance égale celle d’une seule cheville. Doubler la fixation à dix centimètres ne double rien du tout. Il faut 400 mm, et même à 300 mm une réduction de 25 % s’applique.
• La traction et le cisaillement ne s’additionnent pas. Dès que l’effort oblique dépasse 30° par rapport à la surface de la plaque, seule la traction compte, soit 15 kg par point sur un parement simple.

Le cas d’application le plus courant de ces trois paliers, le meuble haut de cuisine chargé à 70 kg, est traité en détail dans l’article sur la fixation d’un meuble haut sur du placo et son renfort.

Règle d’or : une charge admissible ne veut rien dire sans son support et son type de cheville. Les trois se citent ensemble, ou aucun des trois n’a de sens.

Les trois cas où l’on ne fixe pas dans le mur#

Le doublage collé, où l’on fixe à travers#

Une plaque collée sur 40 à 160 mm de polystyrène ne porte rien de plus qu’une plaque seule, et l’isolant derrière ne porte rien du tout. Au-delà de la charge d’un parement simple, la fixation doit aller chercher la maçonnerie arrière.

La fiche du SNIP donne le principe et la limite : la résistance en traction devient celle de la fixation dans le support arrière, « de quelques dizaines de daN pour un support brique creuse à plusieurs centaines pour un support béton ». Mais elle ajoute que le cisaillement, lui, ne se transmet pas, parce que la tige fléchit dans l’épaisseur molle. La parade est une cale tubulaire scellée dans l’isolant, qui empêche cette flexion. Sans elle, vous avez une tige longue dans un mur dur, et une plaque qui s’ovalise autour.

La cloison alvéolaire, où l’on scelle dans l’âme#

Cinquante millimètres, deux plaques de plâtre et un carton en nid d’abeille au milieu. En dessous de 30 kg, la cheville à bascule fait le travail. Au-delà, le DTU impose des taquets de bois d’au moins 180 × 80 mm, lardés de clous et scellés dans l’épaisseur de l’âme, du côté opposé à la fixation. Ce qui suppose d’ouvrir la cloison.

Découvrir ce point après avoir acheté les meubles est le scénario coûteux. Mesurez l’épaisseur au chambranle avant de commander.

Le mur porteur, où l’on ne décide plus seul#

Percer un mur porteur pour y suspendre une étagère ne pose aucun problème. Y ouvrir un passage, y creuser une saignée profonde ou multiplier les percements en ligne en pose un. La frontière n’est pas dans le geste, elle est dans ce qu’il retire de matière : c’est le sujet de l’article sur l’ouverture d’un mur porteur et le rôle du bureau d’études. En copropriété, un mur porteur est une partie commune, et l’autorisation ne se demande pas après.

Ce que coûte le diagnostic#

Rien, ou presque, et c’est le meilleur argument de cet article.

• Un foret de 6 mm béton et un mètre : vous les avez déjà.
• Un aimant plat de récupération, celui d’un vieux disque dur ou d’un aimant de porte : il trouve les montants métalliques et les vis du parement à travers 13 mm de plâtre. Zéro euro.
• Un détecteur multimatériaux d’entrée de gamme : 25 à 40 € en grande surface de bricolage. Utile, mais il ne remplace aucun des quatre gestes.
• Un sachet de chevilles au bon modèle plutôt qu’un assortiment universel : 4 à 12 € selon le type et la quantité.

Comparez à ce que coûte l’erreur. Un pan de plaque à déposer, l’ossature à reprendre, bandes, enduit, sous-couche et deux couches de peinture sur toute la surface : le chantier occupe trois jours et vide un week-end, pour une cheville de vingt centimes. Les cotes de pose des équipements que vous allez fixer, hauteur de meuble haut, de barre de douche ou de téléviseur, sont regroupées dans le mémo des cotes standards de rénovation.

Quand s’arrêter et appeler un professionnel#

Trois situations sortent du périmètre de l’auto-rénovation, et elles se reconnaissent avant de percer.

• Toute fixation en façade, en allège de fenêtre ou en garde-corps. Volet, store banne, jardinière, filet, main courante extérieure. L’erreur ne se traduit pas par un meuble par terre mais par une chute depuis l’étage, et le dimensionnement relève d’un calcul, pas d’un tableau. Faites appel à un professionnel.
• Un mur porteur que vous voulez entamer sur plus qu’un trou de cheville. Bureau d’études structure, et accord de copropriété si le mur en dépend.
• Un logement construit avant 1997 dont vous devez déposer un revêtement pour accéder au support. Colles de carrelage, dalles de sol, enduits : le doute sur l’amiante se lève par une analyse en laboratoire, jamais à l’œil. Arrêtez-vous là.

À cela s’ajoute une réserve qui n’est pas de sécurité mais de bon sens : les valeurs de charge que publie cet article valent pour ce que la fiche du SNIP appelle des « applications à risques modérés », c’est-à-dire des risques négligeables pour la vie humaine et des dommages localisés. Une charge suspendue au-dessus d’un lit d’enfant n’entre pas dans cette catégorie.

En résumé : cinq minutes de diagnostic contre trois jours de reprise#

Le type de mur décide de tout : de la cheville, de la charge, de la profondeur de perçage et du moment où il faut arrêter. Quatre gestes suffisent à le reconnaître, l’épaisseur au chambranle, le son, la couleur de la poussière et la course du foret. Ensuite, un tableau donne la charge, et le NF DTU 25.41 pose le plafond de 30 kg sur tout ce qui est en plâtre.

Dans Murmur, le type de mur se renseigne une fois par pièce, au moment du relevé, et il conditionne ensuite la liste de quincaillerie : tant qu’un mur n’est pas qualifié, l’application ne propose pas de cheville et bloque la ligne d’achat correspondante.

Questions fréquentes#

• Comment reconnaître le type de mur avant de percer ?

  Mesurez l’épaisseur au chambranle, écoutez le mur, puis percez sans percussion dans un endroit caché et regardez la poussière : blanche et pulvérulente pour le plâtre, ocre ou rouge et granuleuse pour la terre cuite. Le foret confirme : 13 mm de résistance faible puis le vide signent une plaque sur ossature, une résistance continue signe un matériau plein.

• Comment reconnaître une cloison alvéolaire ?

  À son épaisseur, 50 ou 60 mm au chambranle d’une porte, contre 72 mm pour une cloison courante sur ossature métallique. Elle sonne creux partout, sans le rythme des montants tous les 60 cm, et le foret traverse une alvéole de carton très courte avant de retrouver du plâtre.

• Quel poids peut supporter un doublage collé sur polystyrène ?

  Celui d’une plaque de plâtre seule, soit 15 à 20 daN en traction avec une cheville métallique à expansion. Au-delà, la fixation doit traverser l’isolant jusqu’à la maçonnerie, avec une cale tubulaire qui empêche la tige de fléchir, sans quoi le cisaillement n’est pas repris.

• Est-ce que deux chevilles côte à côte tiennent le double ?

  Non. Sous 200 mm d’écart, la fiche conseil n° 17 du SNIP les considère comme un groupe dont la résistance égale celle d’une seule cheville. Il faut 400 mm entre deux points de fixation, et même à 300 mm une réduction de 25 % de la charge admissible s’applique.

• Quelle charge tient une cheville dans de la brique creuse ?

  Environ 25 daN pour une cheville nylon de 8 mm, selon la fiche technique fischer DuoPower de juin 2020. Cette valeur suppose que la cheville s’expanse derrière une paroi interne intacte : deux centimètres plus loin, dans un joint ou dans le vide, elle ne tient plus rien.

Les sources

• La fiche conseil n° 17 du SNIP, accrochage d’éléments sur les parois en plaques de plâtre, novembre 2023, au format PDF.
• La fiche technique de la cheville fischer DuoPower et son tableau de charges, dernière modification en juin 2020, au format PDF.
• La fiche de la norme NF DTU 25.41 P1-1, ouvrages en plaques de plâtre, Afnor.
