WC suspendu : à quelle hauteur poser le bâti-support ?

Exemple d’écart : 37,5 cm mesurés entre le carrelage et le bord de la cuvette, pour 45 attendus, une fois le coffre carrelé et la cuvette serrée sur ses tiges.

Poser un bâti-support de WC suspendu, c’est fixer cette hauteur tant que le carrelage reste en place. Les pieds du châssis se règlent coffre ouvert, et plus ensuite sur un bâti standard. Remonter la cuvette de 5 cm une fois le coffre faïencé, c’est déposer les carreaux, puis les plaques, et refaire tout l’habillage. Comptez les plaques neuves, plus la faïence et le temps de reprise : le coût de la faïence dépend du carreau et de la taille du coffre, et aucune moyenne ne le chiffre d’avance.

Le sol fini se calcule avant de régler le bâti

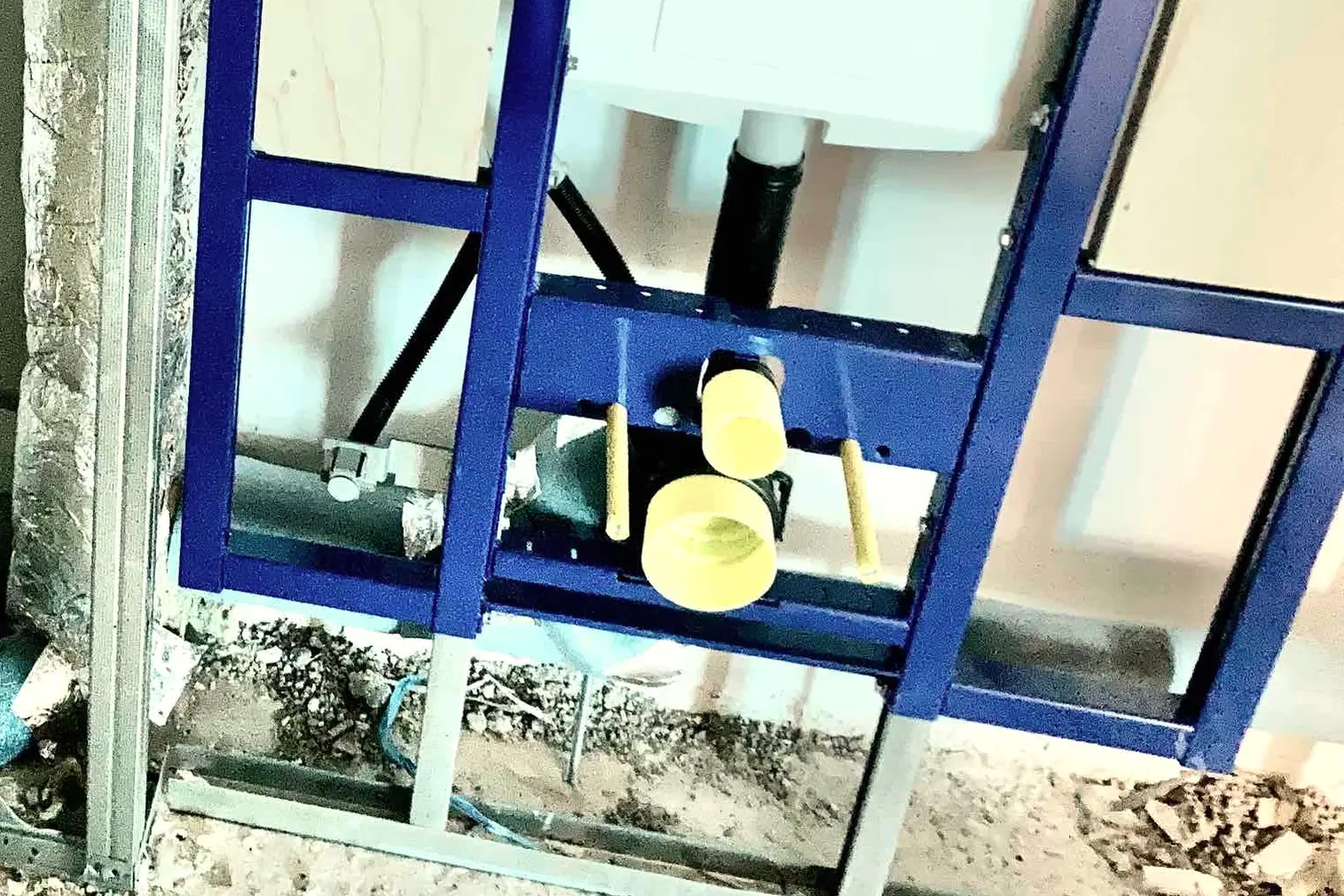

Le jour de la pose, le bâti repose sur la dalle brute, alors que sa hauteur se juge sur un sol qui n’existe pas encore. Le manuel du système Duofix de Geberit l’écrit en une ligne : « les hauteurs de pose se réfèrent au sol fini ». Le principe vaut pour toute la maison, et l’article sur les décisions irréversibles d’un chantier en chiffre un exemple : un ragréage de 1 cm, une colle de 5 mm et un carrelage de 10 mm ajoutent 2,5 cm après coup.

Pour le WC, faites l’addition avant de toucher aux pieds du châssis :

1. Arrêtez l’épaisseur totale du sol. Ragréage, colle, carrelage, et le plancher chauffant s’il y en a un. Relevez chaque épaisseur, en millimètres, sur la fiche du produit acheté.
2. Tracez le zéro au pied du bâti. Un trait au mur, à la hauteur du futur sol fini, sert de référence à toutes les cotes qui suivent.
3. Vérifiez la course des pieds. Ceux du Duofix se règlent de 0 à 20 cm. Au-delà de 20 cm de chape entre sol brut et sol fini, Geberit impose un jeu de pieds rallongés.

Le conseil Murmur : collez un carreau du carrelage choisi sur une chute de plaque, avec l’épaisseur de colle prévue, et posez l’ensemble au pied du bâti. Mesurez depuis sa face supérieure : vous lisez la hauteur sur le vrai sol, sans refaire l’addition à chaque mesure.

Régler la hauteur du bâti-support sur son trait de niveau

Le châssis porte une réglette graduée et un repère, le trait de niveau, que la notice demande d’amener à une hauteur donnée au-dessus du sol fini. Chaque marque a le sien : lisez la hauteur du trait sur la notice de votre bâti, jamais sur celle d’un autre modèle.

Posez le bâti à son emplacement, réglez les pieds jusqu’à ce que le trait arrive à sa cote au-dessus de votre zéro, lue sur la notice de votre bâti, contrôlez l’aplomb au niveau sur les deux montants et l’horizontalité sur la traverse, puis bloquez les pieds. Le châssis doit tenir seul, d’aplomb, avant la première cheville.

Avec ou sans abattant : ce que mesurent les 41 cm

Le mémo des cotes standards de rénovation, qui reprend le NF DTU 60.1, place la cuvette entre 38 et 50 cm du sol fini. Cette fourchette ne précise pas si l’abattant est compris, et les guides en ligne se contredisent sur ce point. Geberit précise sur sa page consacrée aux hauteurs de pose : 41 à 42 cm jusqu’au bord de la céramique, sans abattant, pour un utilisateur d’environ 1,76 m. Le manuel du même fabricant rapporte toutes ses hauteurs de pose au sol fini. L’abattant s’ajoute par-dessus, et son épaisseur varie d’un modèle à l’autre : mesurez le vôtre.

Deux lectures fausses, additionnées, expliquent l’essentiel d’un écart comme celui de cet exemple : une cote prise sur la dalle, qui perd l’épaisseur du sol, et une attente formulée abattant compris. Si le foyer compte une personne âgée ou une personne à mobilité réduite, visez plus haut : Geberit indique 45 à 49 cm pour un WC adapté.

Fixer le bâti au sol, puis au mur ou à l’ossature

Une cuvette suspendue travaille en porte-à-faux. Les instructions de pose des cuvettes suspendues que diffuse l’Association Française des Industries de Céramique Sanitaire demandent une paroi conçue ou renforcée pour résister à 400 kg appliqués au centre de la cuvette, au titre de la norme NF EN 997. Cette charge se répartit entre les fixations au sol et les attaches hautes.

• Au sol, la compression. Le poids descend par les pieds dans la dalle. Chevillez chaque pied dans le béton avec la visserie fournie.
• En haut, l’arrachement. Les attaches hautes empêchent le châssis de basculer vers l’avant quand on s’assoit. Contre une maçonnerie pleine, elles se chevillent au mur : le manuel du Duofix compte 4 points de fixation à la maçonnerie en installation en applique, 2 en bas et 2 en haut d’après son schéma, percés au foret de 10 mm. Dans une cloison, un bâti autoportant se visse sur l’ossature, par des profilés UA ou les éléments de montage que prévoit le fabricant.

La plaque de plâtre qui habillera le tout ne porte rien. Le NF DTU 25.41 renvoie à l’ossature toute charge de plus de 30 kg, et l’article sur la fixation d’un chauffe-eau électrique détaille ces paliers. Serrez les points progressivement, en croix, en contrôlant l’aplomb après chaque serrage : une tige serrée à fond d’un coup fait pencher le châssis, et le coffre hérite du défaut.

Raccorder l’eau et l’évacuation, puis les éprouver coffre ouvert

• L’évacuation. Le coude livré avec le bâti rejoint la chute par la pièce de transition que désigne sa notice, qui peut être vendue à part. La pente et le diamètre jusqu’à la chute sont traités dans l’article sur le déplacement d’un WC et de son évacuation.
• L’eau. L’alimentation se raccorde au robinet d’équerre logé dans le réservoir. Ce robinet reste accessible par l’ouverture de la plaque de commande, et c’est lui qui coupe le WC le jour où le mécanisme fatigue.
• L’alimentation électrique, s’il en faut une. Un WC lavant ou un module d’aspiration des odeurs se branche dans le bâti. Les bâtis qui l’acceptent prévoient une boîte d’encastrement et un fourreau, repérés sur la notice : la ligne se tire coffre ouvert, puisqu’aucune gaine ne se glisse ensuite derrière un habillage carrelé. Ce circuit relève de la norme NF C 15-100 et de ses volumes de salle d’eau.

Avant de fermer, deux essais couvrent ce qui appartient au bâti. Ouvrez le robinet d’équerre et laissez le réservoir se remplir : le raccord d’alimentation doit être sec au papier absorbant le lendemain matin. Puis videz d’un coup un seau d’eau dans le coude d’évacuation : l’eau doit partir sans refouler, et le raccord sur la chute rester sec. Le reste du réseau, pompe d’épreuve et manomètre compris, relève de l’essai en pression avant de fermer un mur.

Habiller le coffre en gardant l’accès par la plaque de commande

Dans l’ordre des étapes d’une salle de bain refaite soi-même, l’habillage arrive avec les cloisons en plaques hydrofuges, avant l’étanchéité et la faïence. Geberit compte 1,8 cm d’habillage sans carrelage dans ses cotes de profondeur ; la colle et les carreaux s’y ajoutent, et le calepinage de la faïence murale vaut pour un coffre comme pour un mur.

Deux ouvertures traversent l’habillage, et aucune ne se referme :

1. L’ouverture de la plaque de commande. Le bâti est livré avec un boîtier de réservation qui protège le réservoir pendant les travaux, à couper à fleur du revêtement fini. C’est par là que passent la main et l’outil le jour où il faut changer un joint ou une membrane : la règle des organes accessibles quand le mur est fermé s’applique ici telle quelle.
2. Les passages de la cuvette. Tiges filetées, coude d’évacuation et tube de chasse sortent de l’habillage. Les instructions de pose de la profession demandent de couper les manchettes de raccordement à longueur après le revêtement, puisque son épaisseur fixe leur longueur, et d’éviter tout contact entre la céramique et le métal des tiges.

La checklist avant de refermer un mur reprend ces contrôles dans l’ordre, cotes relevées depuis le sol fini. Cochez-la le jour où les plaques arrivent sur le chantier.

Copropriété, mur porteur, plancher bois : les cas à faire valider

Le geste décrit ici ne couvre pas ces cas.

• La chute commune d’une copropriété. Se raccorder sur la colonne de l’immeuble touche une partie commune, et la colonne ne vous appartient pas : l’accord de l’assemblée générale se demande avant l’achat du bâti.
• Un mur porteur à percer ou à saigner pour faire passer l’évacuation. Faites appel à un professionnel, qui vérifiera ce que le mur supporte avant la première carotte.
• Un plancher bois sous le bâti. Les 400 kg demandés se reportent sur le plancher, donc sur des solives dont vous ne connaissez peut-être ni la section ni l’état. Faites vérifier le plancher avant de cheviller.

Questions fréquentes

• Peut-on poser un bâti-support de WC sur une cloison en placo ?

  Oui, avec un bâti autoportant. Ses pieds reportent le poids au sol, et ses attaches hautes se vissent sur l’ossature métallique de la cloison, par des profilés ou des éléments de montage prévus par le fabricant. La plaque de plâtre ne porte rien : le NF DTU 25.41 renvoie à l’ossature toute charge de plus de 30 kg.

• Faut-il carreler avant de poser la cuvette suspendue ?

  Oui. La cuvette s’appuie sur le revêtement fini, carrelage compris, et les manchettes qui la relient au bâti se coupent à longueur une fois ce revêtement posé, puisque son épaisseur fixe leur longueur. Un cordon de silicone ou le joint isolant fourni évite ensuite tout contact entre la céramique et le métal des tiges.

• Comment remonter une cuvette de WC suspendu posée trop bas ?

  Sur un bâti standard, la hauteur se règle par les pieds du châssis, donc coffre ouvert : il faut déposer l’habillage, régler, puis refaire plaques et faïence. Chez Geberit, le bâti destiné aux personnes à mobilité réduite se règle jusqu’à 8 cm après la pose.

• Quelle profondeur prend le coffre d’un WC suspendu ?

  Comptez la profondeur donnée par la notice du bâti choisi, habillage compris, entre le mur d’origine et la face du coffre fini. Geberit donne 13,5 à 22 cm pour ses parois en applique, habillage de 1,8 cm compris mais carrelage non compris. Dans une pièce étroite, cette profondeur se retranche de la place devant la cuvette : mesurez-la avant d’acheter le bâti.

En résumé : tracez le sol fini au pied du bâti et réglez le trait de niveau depuis ce zéro

Réglez la hauteur coffre ouvert, en tournant les pieds du châssis : tracez un zéro à la hauteur du sol fini, 2,5 cm au-dessus de la dalle dans l’exemple courant, et amenez le trait du bâti au-dessus, à la cote de sa notice. Fixez ensuite le châssis au sol et en haut, éprouvez l’eau et l’évacuation, et habillez enfin en gardant l’ouverture de la plaque.
